一、用途 本产品的测试原理还是传统的,即在实际工作电流下采用测差法原理的直接测量法。所测得的结果有着与传统互感器校验仪相同的可溯源性。所不同的是本仪器将传统的标准电流互感器分解为内置的“变比切换部件”和一次、二次“电流取样器”几部分,并采用先进的“联合补偿”技术将系统标准部分的误差控制在较小的范围之内,从而在形式上抛弃了传统的标准电流互感器,大大简化了一次和二次接线,属国内首创。 配置不同的取样器则具有不同功能,取样器既可做成专用的所谓“附件箱”形式,也可使用角高精度的钳形CT。使用“附件箱”具有较高的测试准确度,但与传统法一样只能对非运行的电流互感器进行测试。使用钳型CT作取样器,则可对低压电流互感器在不停电的情况下在线测试实际工作电流和实际负荷下的比值误差和相位误差,这对对日常检测电流互感器的实际运行状况和用电稽查都具有重要的现实意义。

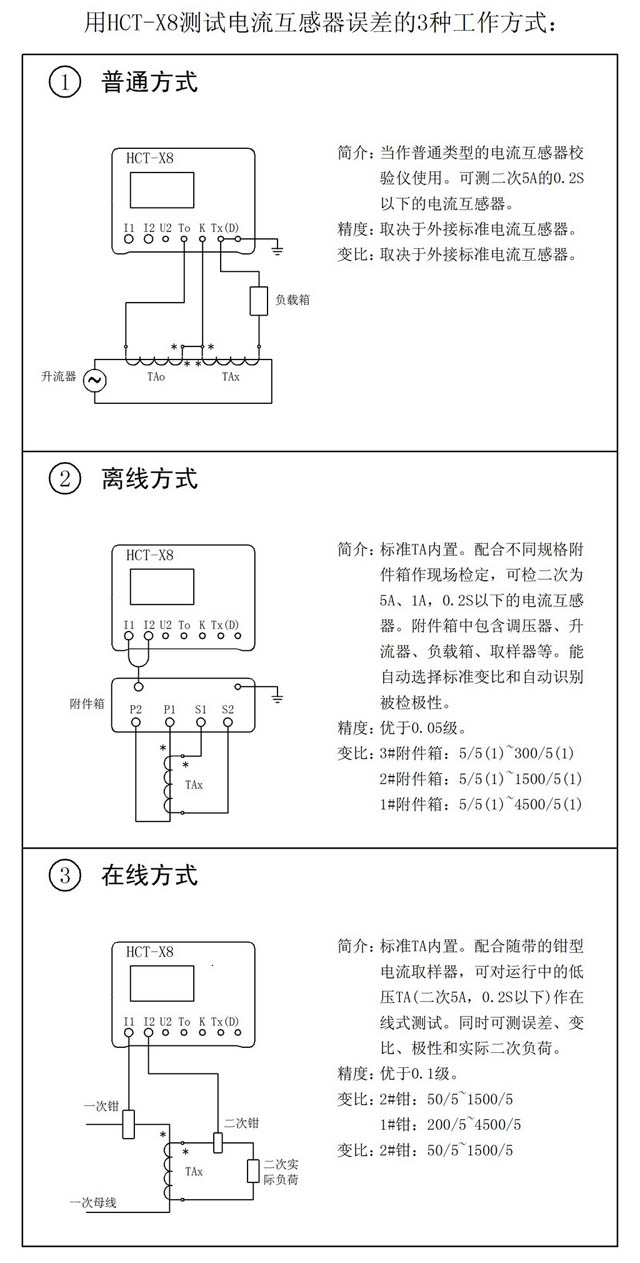

二、工作方式
.jpg)
三、应用图示

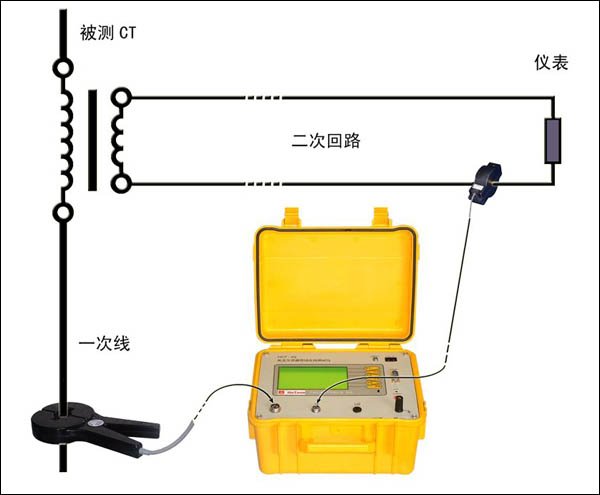

[A] 在线测试

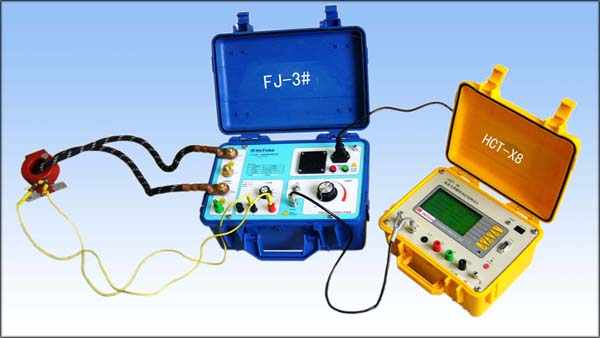

[B] 离线测试(使用附件箱)

|
