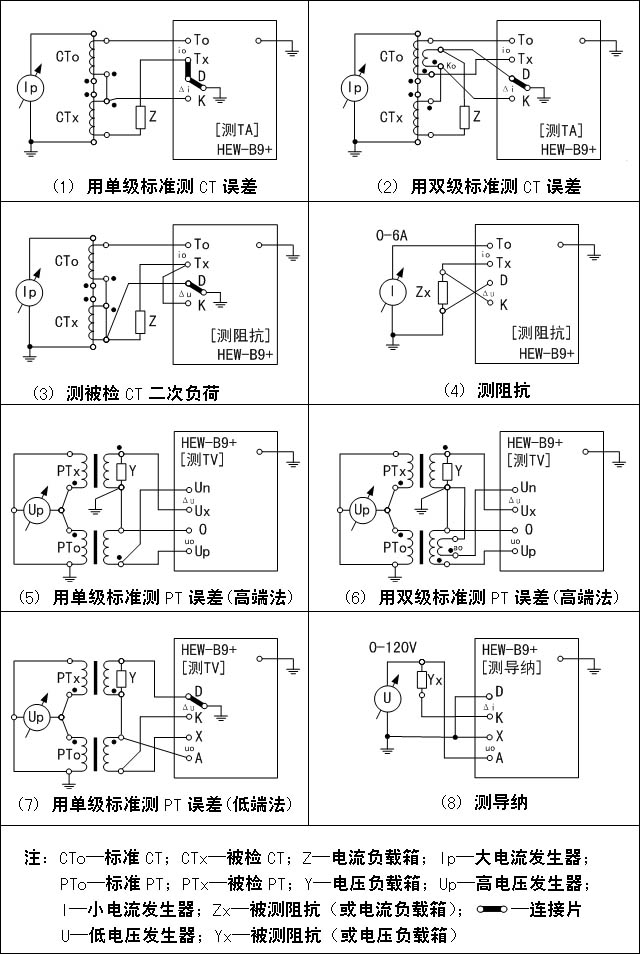

一、用途 本仪器主要用来检定0.01级至1级和0.5S、0.2S的电流互感器以及0.01级至1级的电压互感器,也可用来测量阻抗、导纳、小电流矢量、小电压矢量以及它们的合成量,还可测量大电流、大电压及电网频率。其检定互感器原理属经典的比较测差法,使用时须外接标准互感器、负载箱、升流(升压)器等设备。
二、特点 • 各输入回路(工作电流回路、差流回路、工作电压回路、差压回路)彼此间及与机壳间电气隔离,能经受工频1500V耐压。 • 对于电流互感器,能测量200%工作电流下的误差,能适应我国JJG1021-2007规程测量磁饱和裕度及南方电网公司的特殊要求。 • 对于电压互感器,能在高电位下测误差(即所谓“高端测差法”)。相比低端测差,高端法能有效阻止高压泄漏电流经过差压回路,更适合检定电压等级较高的电压互感器。这一技术特点从前只能在电工式校验仪上看到,在电子数显式仪器上实现“高端测差”属国内首创。 • 采用大屏幕液晶显示、汉字边缘式菜单,操作直观而简单。
三、主要指标 • 准确度:2% • 测量范围: 比差±( 0.0000~7.50 )% 角差±( 0.000~258.0) " 工作电流范围:1%~200% (额定值5A或1A) 工作电压范围:15~125% (额定值100V或100/√3V) • 体积:长×宽×高 ≈ 28cm×20cm×18cm • 重量:≈3.5 Kg
|
