无线式PT二次压降测试仪

一、用途

    电能计量管理规程规定各电力计量部门必须定期对TV二次压降、TV二次负荷及TA二次负荷进行测试。使用的较为经典的是基于测差原理的专用检测设备，这种设备的优点是测试精度高、抗干扰能力强，缺点是需要临时放置较长测试电缆线，这不仅加大了工作量也增加了一些不安全因素。而本产品的突出优点是采用无线数据通讯与同步技术，从而取消了长电缆盘，其测量精度能满足各电力公司、发电厂对TV二次压降、TV二次负荷及TA二次负荷检测的需要。

二、主要特点
• 非GPS型，采用无线电同步及传数，克服GPS型无线压降测试仪在室内无法搜星的缺点，更加方便现场测试。

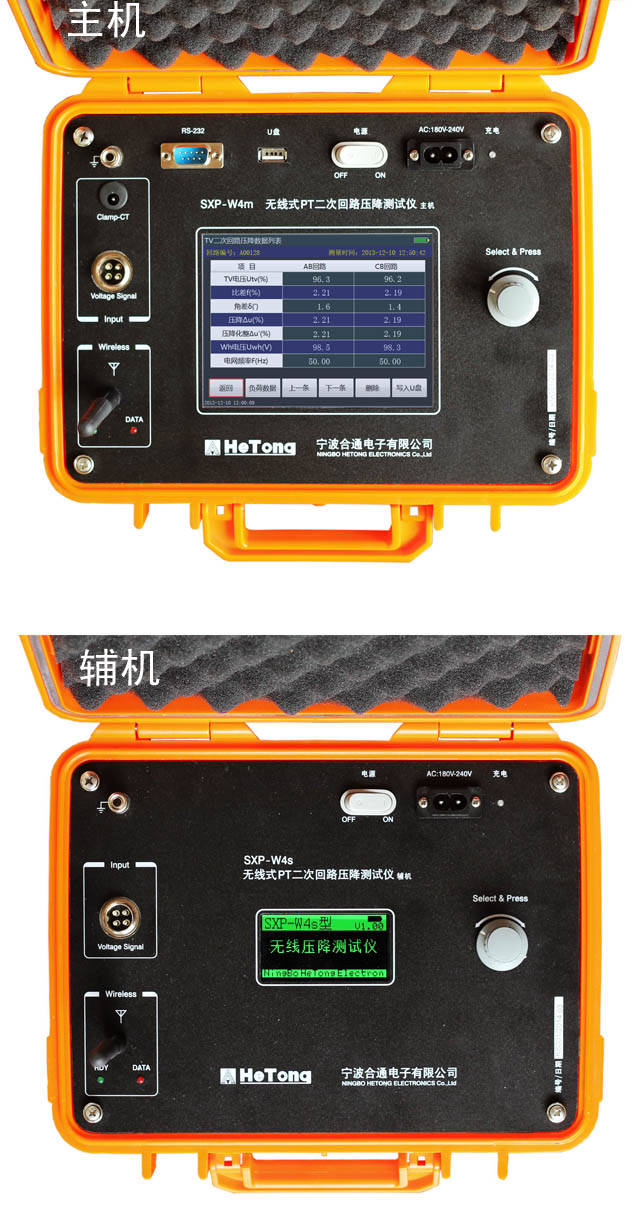

• 主机采用5.6英寸大屏幕彩色中文TFT液晶显示、触屏与一键飞梭双功能操作，显示清晰、操作简单；辅机采用OLED显示。
• 具有实时测量TV二次压降、TV二次负荷及TA二次负荷的功能。
• 主机与辅机均采用大容量可充电锂离子电池，亦可采用交流220V供电，在交流供电的同时给内置电池充电，方便现场使用。
• 能长期保存600组测试数据，具有USB接口，可将测试数据直接写入U盘。
• 具有RS–232通讯接口，能实现测试工作的“无笔化”作业要求。

三、主要指标
• 测 TV二次回路压降基本误差：
  比差 =±(2%f +0.05)%；角差 =±(2%δ+2.0) "
• 测TV二次负荷电导、电纳的允许误差：±(2%G+未位2个字)  mS
• 测TA二次负荷电阻、电抗的允许误差：±(2%R+未位2个字)  Ω
• 功率消耗：主机≤5 VA   辅机≤3 VA
• 体    积：长×宽×高 ≈ 28cm×20cm×8cm
• 净    重： ≈2 Kg
