便携式电流互感器测试仪

一、用途

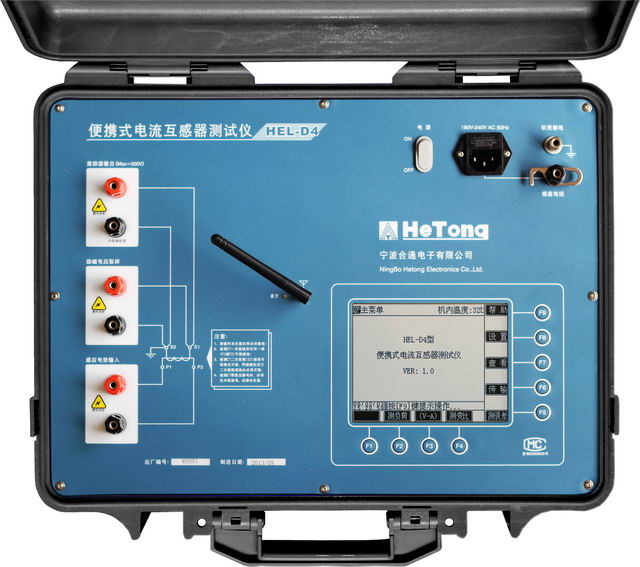

    HEL-D4型便携式电流互感器测试仪，主要应用于电磁式电流互感器的伏安特性（曲线）、变比、极性、二次绕组电阻、实际二次负荷，还能对0.2级及以下的电流互感器建立CT模型，在无需施加大电流的情况下，自动计算和显示出相当于1%～200%工作电流在任意负载下的比值误差与相位误差。
    现场使用无需携带笨重的大电流导线等器材，仪器自身较轻，适合携带至现场测试0.2及以下等级（包括S级）的电流互感器。

二、特点
    综上所述，本产品测量电流互感器误差采用了CT模型的测算法（即所谓“低校高”）的测试原理，尽管这种采用原理的产品国内已有不少厂家生产，但各家产品的抗干扰能力和数据重复性都不尽人意，似乎成为共性。本产品的最大特点就是具有较强的抗干扰能力和较好的数据复现性，在测量CT误差方面的技术性能已接近国外优秀产品的水平。

三、测量误差
• 测CT误差（比差、角差）：≤0.05%
• 测变比：≤1%
• 测负荷（电阻、电抗）：≤2%
• 测直阻：≤3%
• 测频率：≤0.5%
• 伏安特性（电压、电流示值）：≤2%

四、测量范围
• 变比：(5A～25000A)/5A；(1A～5000A)/1A
• 测CT误差：比差±( 0.000～5.00 )%；角差±( 0.00～172.0 ) "
• 测负荷：电阻( 0.000～30.0 )Ω、电抗±( 0.000～30.0 )Ω
• 伏安特性：激励电压0～500V，最大电流1A

五、一般数据
• 功率消耗：≤300  VA
• 体积：长×宽×高 ≈ 45cm×33cm×19cm
• 净重：≈12 Kg
